N164

3-pásmová sloupová reprosoustava 10"+6"+1"+WG

Měniče: Vifa XT25TG30 a WG-300, Seas P17RCY, Scan Speak 26W/4534G00 Discovery

Ozvučnice dělená na dva moduly:

  • čistý objem 64l pro basový měnič, ladění 31Hz, bassreflex
  • čistý objem 19l středový měnič

Citlivost: ~88dB/2.83V

Impedance: nominální 4Ω, minimální 3.4Ω @25Hz

Měření měničů v ozvučnici

Bas: 26W/4534 horizontální směrovky

Bas: zkreslení při 90dB/20cm

Střed: P17RCY horizontální směrovky

Střed: zkreslení při 90dB/1m

Výška: XT25 horizontální směrovky

Výška: zkreslení při 90dB/1m

Simulace výhybky

Dělící kmitočty jsou přibližně 330Hz a 2300Hz. Výhybka obsahuje kompenzaci zdvihu na basech způsobeného nízkým dělením. Středová sekce obsahuje RLC člen adresující malý zdvih na 2kHz.

Charakteristika pro basy byla změřena nejdříve farfield, k ní jsem připojil měření nearfield, obsahující port i bafflestep.

Mezi středem a výškou byl původně strmější rád dělení, ale vzhledem k WG a posunu akustického středu výšky dozadu, bylo možné použít nižší řád. Středový měnič je přepólován.

Výhybka, celková impedance, step response a square wave response

Frekvenční průběh jednotlivých měničů s výhybkou a jejich akustická fáze, celková odezva a odezva pro přepólovaný střed

Simulované horizontální směrovky. WG a dělící kmitočet 2300Hz zajišťují hladké napojení směrových charakteristik středu a výšky

Simulované vertikální směrovky, směr "+" je směr ke stropu, "-" k podlaze. Mezi charakteristikami je offset 3dB pro lepší čitelnost

Měření reprosoustav s výhybkou

Nearfield měření basu a portu s výhybkou

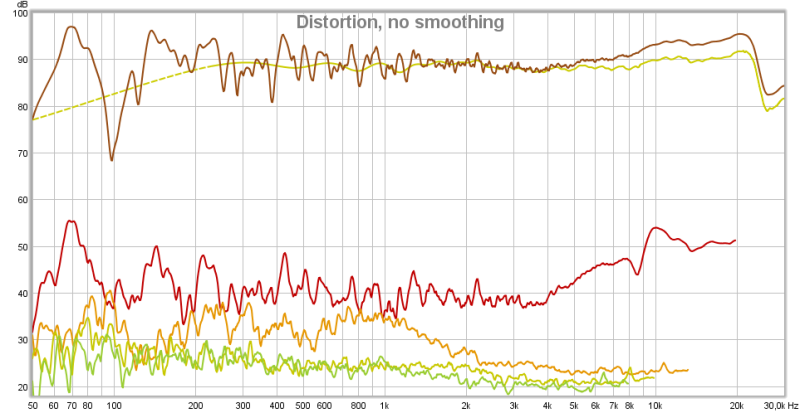

Měření zkreslení celkové reprosoustavy, 90dB/1m

Měřená (zelená) a simulovaná frekvenční charakteristika

Celková impedance obou reprosoustav, kurzor ukazuje minimální impedanci

Fotogalerie
