Sprint

3-pásmová stojanová reprosoustava 6"+3"+0.75"

Měniče: Vifa OT19NC00-04, Vifa TC9FD18-08, Hi-Vi L6-6R

Ozvučnice:

  • čistý objem 19l pro basový měnič, bassreflex
  • čistý objem 2l středový měnič

Citlivost: ~83dB/2.83V

Impedance: nominální 6Ω, minimální 4.9Ω @170Hz

Měření měničů v ozvučnici

Hi-Vi L6-6R

Bas: horizontální směrovky 0-60°

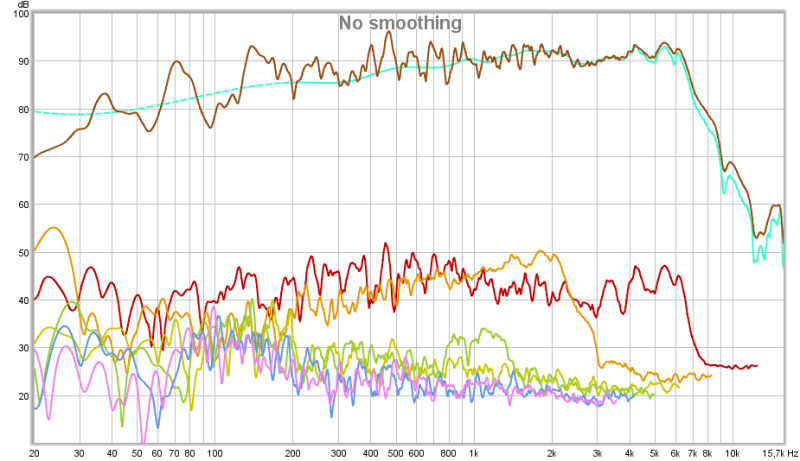

Bas: zkreslení při 90dB/1m

Vifa TC9FD18-08

Střed: horizontální směrovky 0-60°

Střed: zkreslení při 90dB/1m

Vifa OT19NC00-04

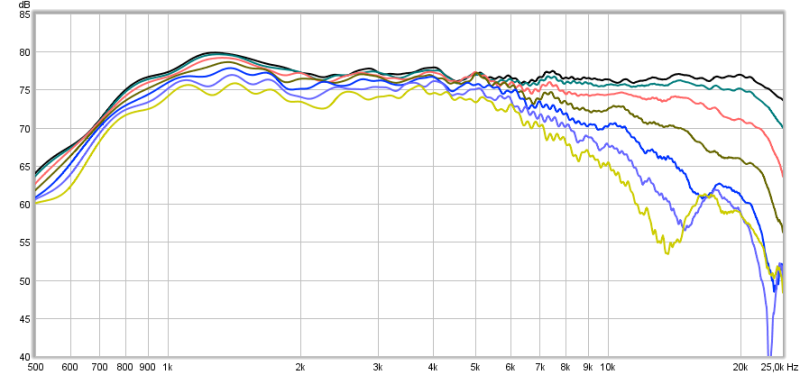

Výška: horizontální směrovky 0-60°

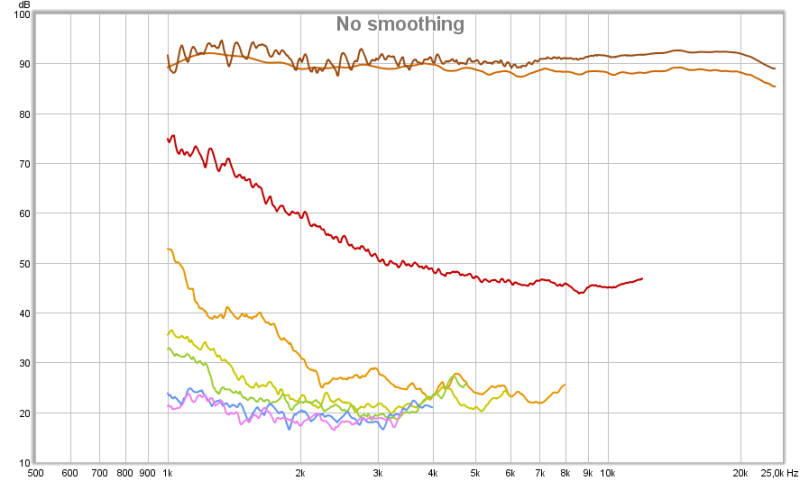

Výška: zkreslení při 90dB/1m

Simulace výhybky

Dělící kmitočty jsou přibližně 830Hz a 4000Hz. Výhybka obsahuje kompenzaci zdvihu na basech způsobeného interakcí basu a jeho výhybky.

Charakteristika pro basy byla změřena nejdříve farfield, k ní jsem připojil měření basu nearfield a bafflestep.

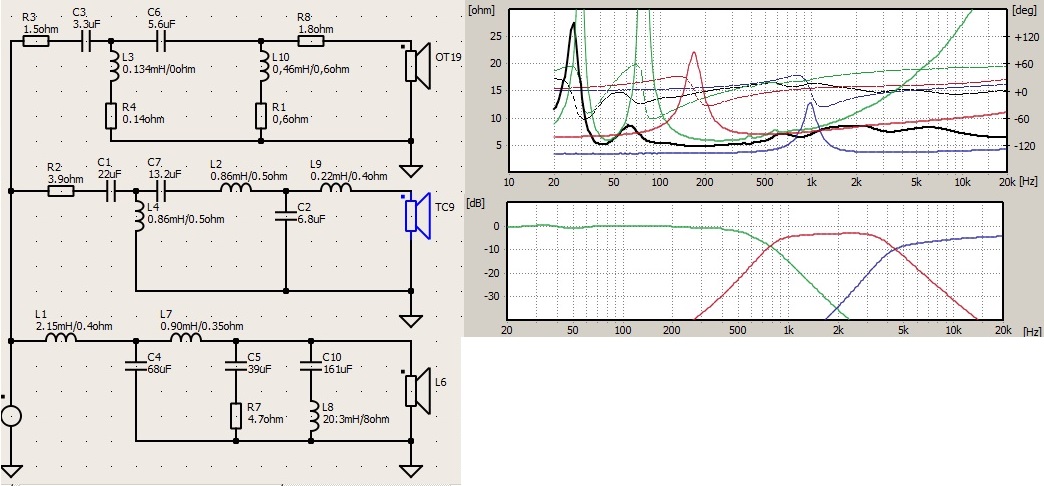

Schéma výhybky, impedance a průběh filtrů

Horizontální směrovky 0-60°

Průběh jednotlivých meničů s výhybkou a jejich fáze

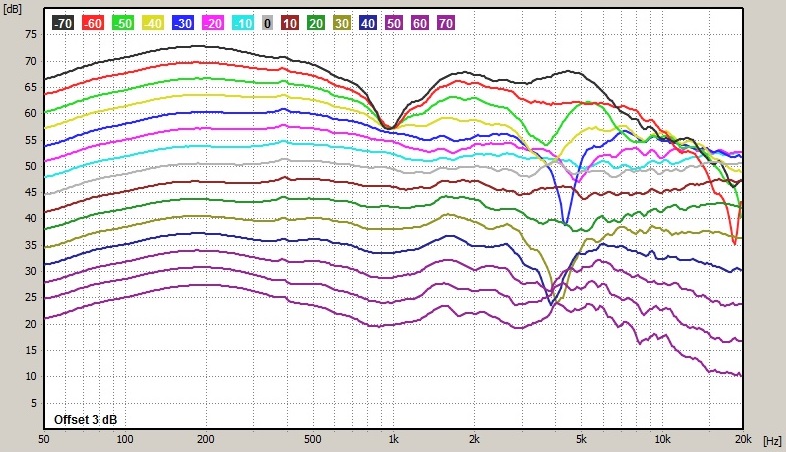

Vertikální směrovky 0-70°, směr "+" je směr ke stropu, "-" k podlaze. Mezi charakteristikami je offset 3dB pro lepší čitelnost

Průběh jednotlivých meničů s výhybkou a výsledná charakteristika pro přepólovaný střed

Měření reprosoustav s výhybkou

Měřená impedance obou reprosoustav

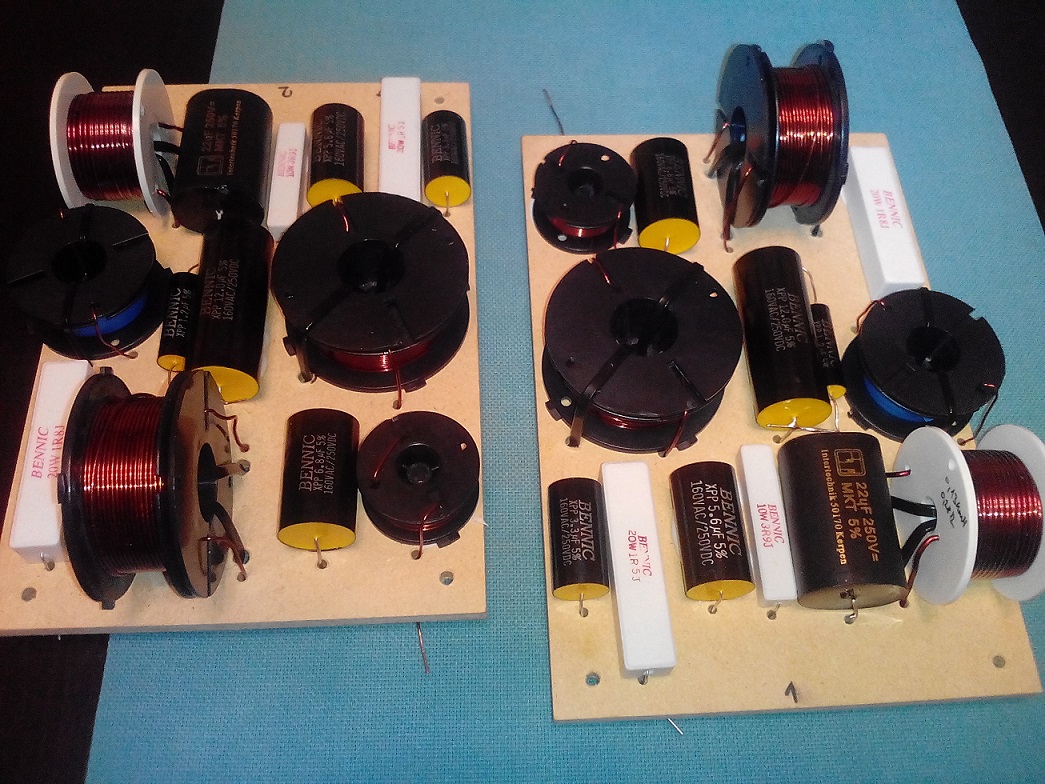

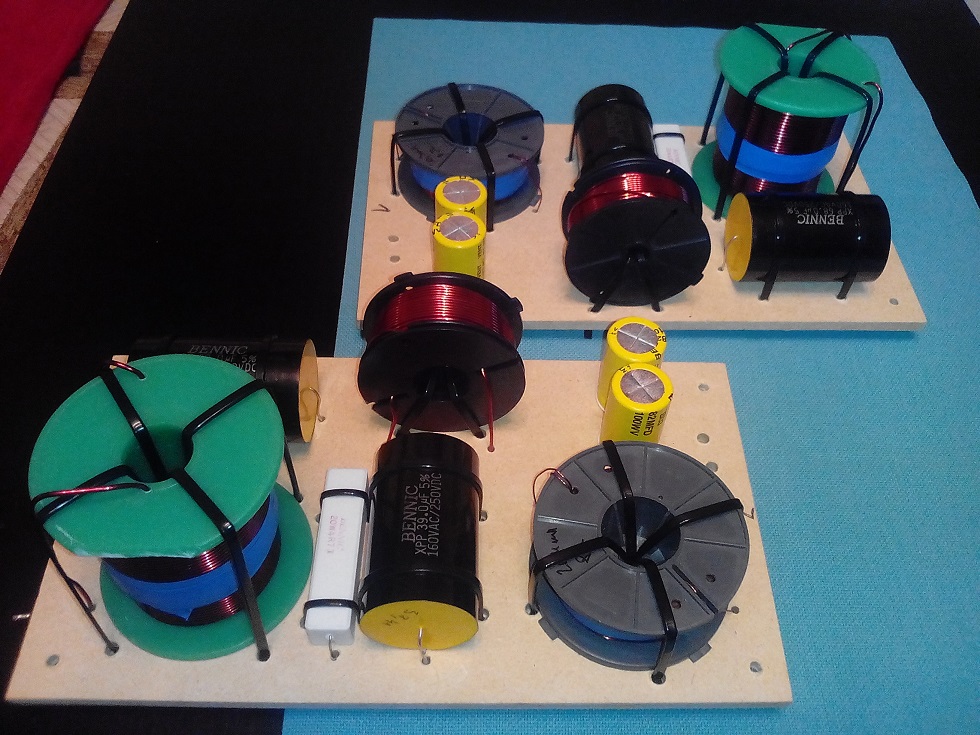

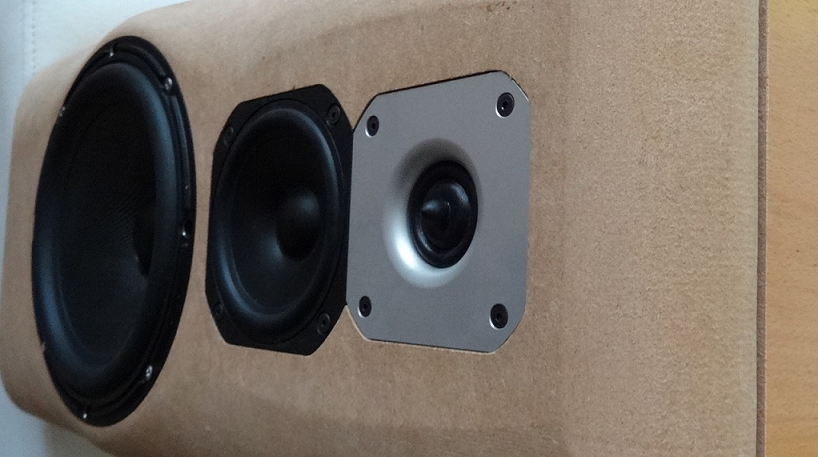

Fotogalerie
