SS+Satori CC

3-pásmová centrální reprosoustava

Měniče: Satori MW19P-8, Scan Speak 12MU/4731, Scan Speak D3004/6020
Ozvučnice: čistý objem 40l pro basové měniče, bassreflex
Citlivost: ~90dB/2.83V
Impedance: nominální 4Ω, minimální 3.0Ω na 150Hz
Rozměry: VxŠxH 240x800x350mm

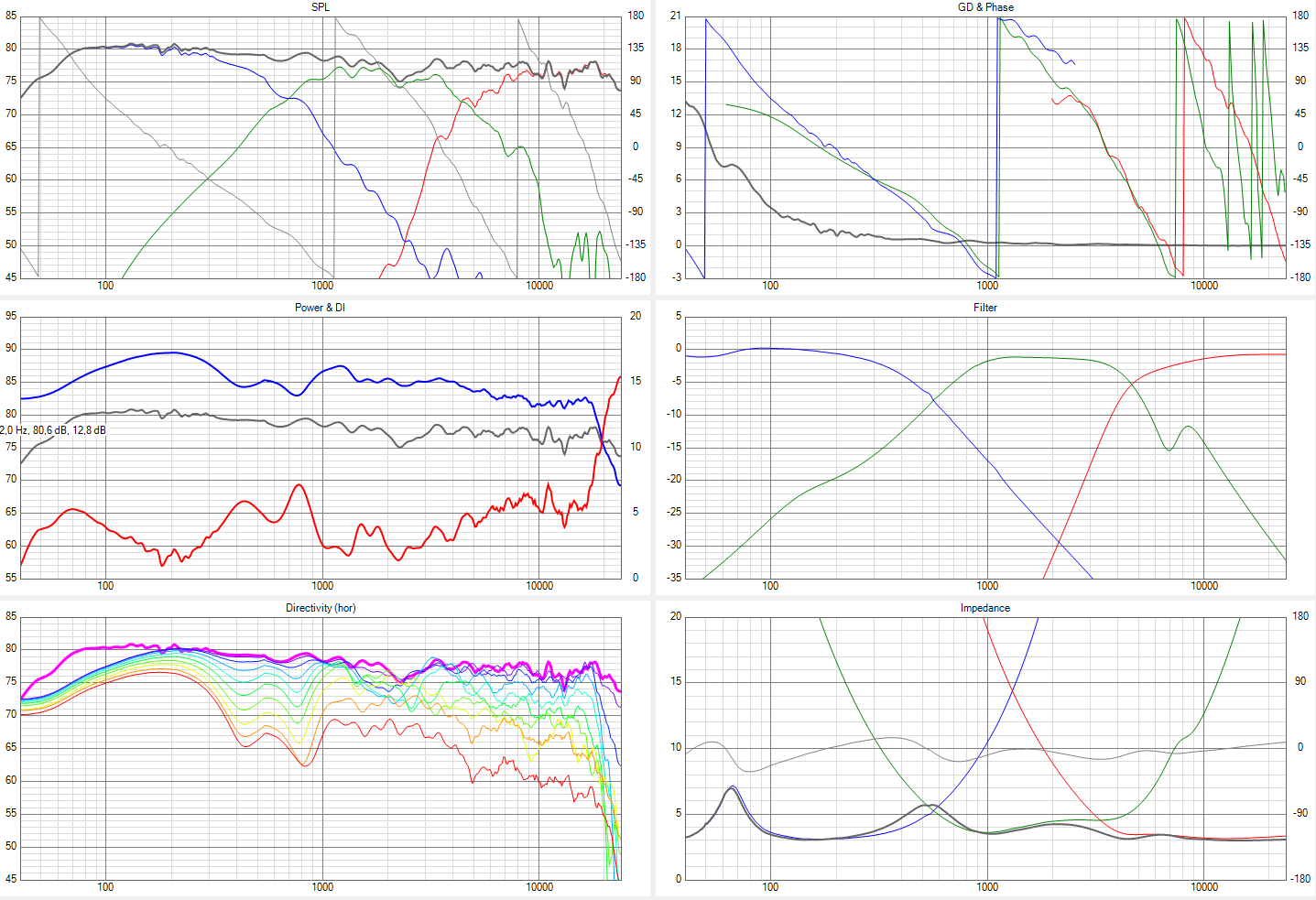

Simulace výhybky

Na směrových charakteristikách  a power response (modrá křivka vlevo uprostřed) je vidět úbytek energie, je to dáno uspořádáním dvou basových reproduktorů, které začínají mimo osu směrovat.

Měření

Výsledná frekvenční charakteristika pro ověření správnosti zapojení. Vzdálenost mikrofonu 80cm, v ose mezi středovým a výškovým reproduktorem. Bez vyhlazování, okno 3.6ms.

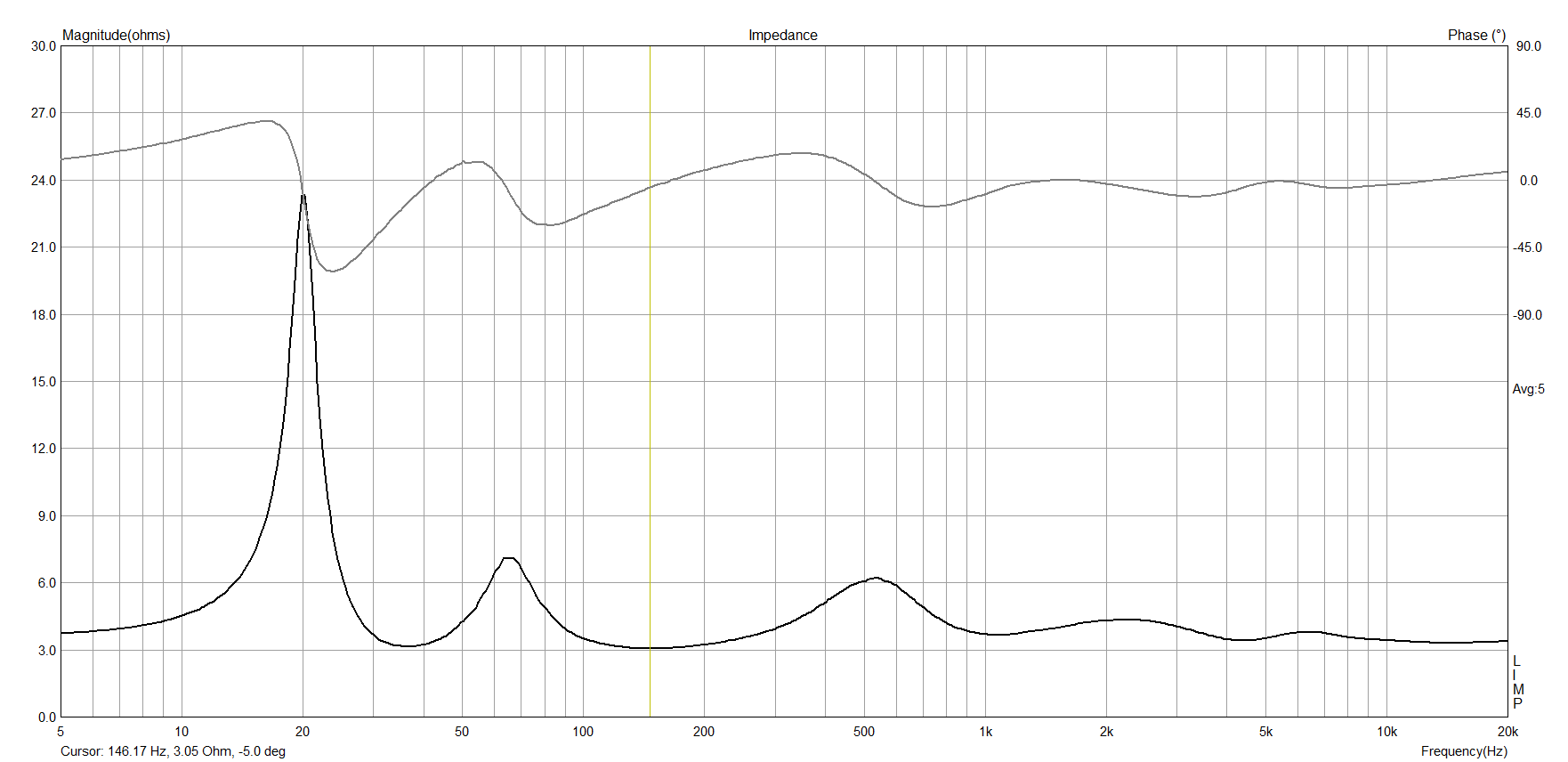

Výsledná impedanční charakteristika. Nejnižší impedance je 3.0Ohm na 150Hz.
